一、產品概況
鋼絲繩芯（強力）輸送帶是帶式輸送機牽引和運載的重要部件，已廣泛應用于煤炭、礦山、港口、電力、冶金、化工等領域。在使用過程中，由于鋼絲繩芯輸送帶載荷量增加，被廢鋼鐵或矸石等異物或障礙物劃傷，長期在惡劣環境下使用輸送帶老化，輸送機安裝調整不當，鋼絲繩芯接頭搭接和硫化不好等原因而產生鋼絲繩芯斷裂、劃傷、銹蝕、接頭伸長或接頭搭接不規范和鋼絲繩芯與橡膠分離（脫膠）等故障，一旦發生故障將會造成重大斷帶安全事故而停產，運輸物料的損耗，設備的損壞，巨大的經濟損失和人員傷亡，嚴重影響安全生產。
我國帶式輸送機工程設計規范（GB5043-2008）要求對鋼絲繩芯輸送帶進行監測。目前常用的檢測方法有人工檢測法和電磁檢測法。
人工檢測法是鋼絲繩芯輸送帶運行在檢修或驗帶速度（0.27m/s）下，靠人眼觀察輸送帶外部情況來判斷輸送帶是否存在故障。該方法不能在線實時檢測，檢測效率低，影響生產；檢測工作需要耗費大量的工時及工費，勞動強度大；帶式輸送機空載運行，消耗大量電能，花費高額電費；增加輸送機起、制動次數和工作時間，縮短帶式輸送機及輸送帶的使用壽命；只能根據觀察鋼絲繩芯輸送帶表面情況人為判斷故障，檢測準確率差，易出現漏檢現象而導致鋼絲繩芯輸送帶安全事故的發生。
1979年，澳大利亞學者A·哈里森首次提出了鋼絲繩芯輸送帶的電磁檢測法。該方法是一種利用電磁感應原理對輸送帶鋼絲繩芯進行無損檢測的方法，只能給出鋼絲繩芯檢測結果曲線或顯示模擬圖像，大致測出鋼絲繩芯故障的位置和程度，不能直接顯示輸送帶鋼絲繩芯圖像，故障的精確位置和詳細狀況還要輔助設備來判斷，存在準確性和可靠性差、顯示不直觀等缺點，且當帶內有縱向撕裂保護絲網時，不能探測。
上述二種方法需要借助于小型X光探傷儀輔助對輸送帶鋼絲繩芯故障進行停機檢測。它檢測范圍小、效率低、準確性差，影響生產；檢測人員需要手持X光探傷儀進行檢測，勞動強度大；與X光的距離近，易對檢測人員造成傷害。
目前，由于不能安全、可靠和準確的檢測輸送帶鋼絲繩芯故障，為了保證鋼絲繩芯輸送帶運行的安全，需要將可繼續使用的、價格（500-10000元/米）昂貴的輸送帶定期或提前更換，更換下來的鋼絲繩芯輸送帶有70%的強度損耗很小，可以繼續使用，造成了巨大的浪費。
2003年天津市恒一機電科技有限公司與天津工業大學合作，在天津市科技支撐計劃重點項目(08ZCKFGX02400)和天津市高等學?？萍及l(fā)展基金計劃重點項目（2006ZD38）支持下，采用X光無損探測技術研制了ZSX220(127)D(A)礦用鋼繩芯輸送帶無損監測裝置（防爆）和KGT-1型強力輸送帶安全無損檢測裝置（非防爆）。經過五年艱苦的技術公關、上千次的實驗，2008年第一套裝置在撫順礦業集團西露天礦應用；2010年8月通過天津市科學技術委員會主持的鑒定，達到國際領先水平；獲得了國家發明專利、實用新型專利、軟件著作權、礦用產品安全標志證書和輻射安全許可證等。2018年升級系列產品ZSX220(127)D(B)型礦用鋼絲繩芯輸送帶X射線探傷裝置也順利獲得礦用產品安全標志證書和輻射安全許可證等證書，開始投向市場。
該裝置能夠遠程在線檢測輸送帶鋼絲繩芯圖像，實時存儲和顯示鋼絲繩芯圖像，對鋼絲繩芯圖像進行處理與分析，發現鋼絲繩芯斷裂、劃傷、銹蝕、接頭伸長或接頭搭接不規范和鋼絲繩芯與橡膠分離（脫膠）等故障，及時報警，給出性能分析結果，具有技術先進、安全可靠、安裝使用方便、實時檢測、準確性高、顯示直觀等優點；能夠避免重大斷帶安全事故的發生，設備的損壞，停產和人員傷亡，減少運輸物料的損耗和經濟損失，提高生產效率，具有顯著的社會和經濟效益，可廣泛應用于煤炭、礦山、港口、電力、冶金、化工等領域使用鋼絲繩芯輸送帶的場合，特別適用于煤礦生產中輸送帶的安全檢測，已在山西、內蒙古、安徽、陜西、貴州、遼寧、山東、河北、寧夏、河南、黑龍江和新疆等地推廣應用，成功解決了帶式輸送機運輸?shù)臄鄮栴}，受到了用戶的好評。
二、裝置組成及工作過程
該裝置是由X光射線源、高速X光探測器、計算機及軟件和供電電源等組成，其組成原理框圖如圖1所示。高速X光探測器由光電轉換模塊、信號采集模塊、信號處理傳輸模塊和電源模塊組成。

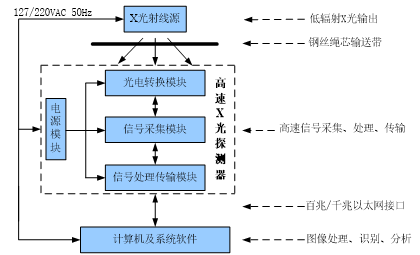

圖1 裝置組成原理框圖
該裝置工作過程是X光射線源發射的X光穿過運行著的鋼絲繩芯輸送帶照射到高速X光探測器的光電轉換模塊上，光電轉換模塊將輸送帶鋼絲繩芯圖像的光信號轉換為電信號；該電信號通過高速X光探測器的信號采集模塊轉換為數字信號，送給信號處理傳輸模塊；信號處理傳輸模塊對該數字信號進行處理后，通過以太網傳輸?shù)接?jì)算機（PC機）；計算機接收到信號處理傳輸模塊的信號后，通過軟件實時顯示、存儲輸送帶鋼絲繩芯圖像，運用圖像處理、識別算法對輸送帶鋼絲繩芯的斷裂、劃傷、銹蝕、接頭伸長或接頭搭接不規范等故障進行提取、分析和判斷，及時報警，給出強度性能分析結果。
ZSX220（127）D（B）礦用鋼絲繩芯輸送帶X射線探傷裝置包括ZSX220(127)D-F型礦用隔爆型鋼繩芯輸送帶無損監測裝置發射箱（1）、ZSX220（127）D-S(B)型礦用本安型X射線接收箱（2）、KXJ220(127)(B)型礦用隔爆兼本質安全型控制箱（3）、KDW220/12礦用隔爆兼本安型直流穩壓電源（4）、連接電纜（5）、支架（6）和防護鉛板（7）等，樣機如圖2所示。

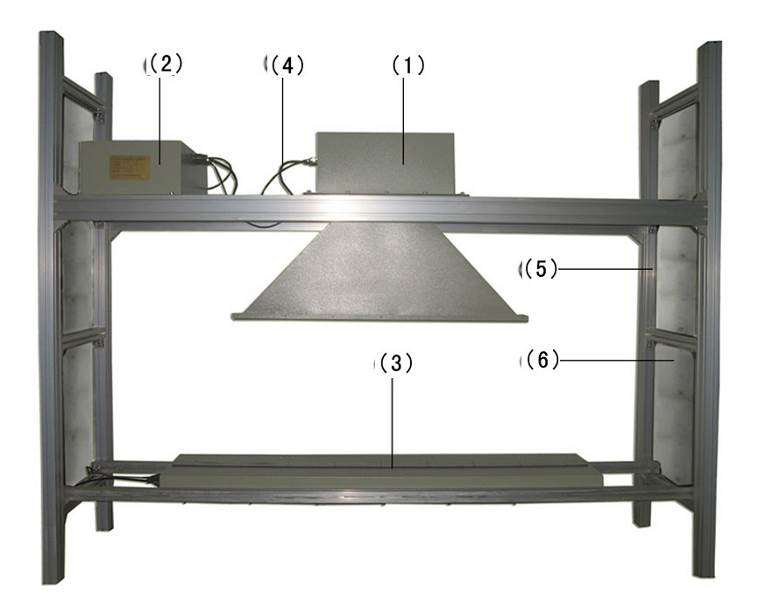

KGT-1型強力（鋼絲繩芯）輸送帶安全無損檢測裝置包括X射線發射箱（1）、X射線控制器(2)、X射線接收箱(3)、連接電纜（4）、支架（5）和防護鉛板（6）等，樣機如圖3所示。

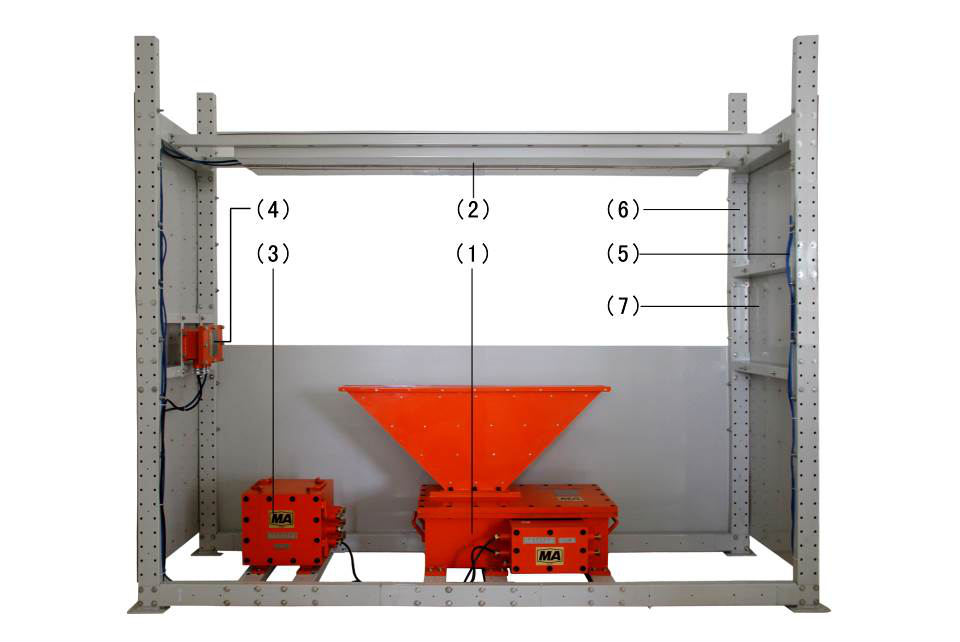

圖2礦用鋼絲繩芯輸送帶X射線探傷裝置樣機

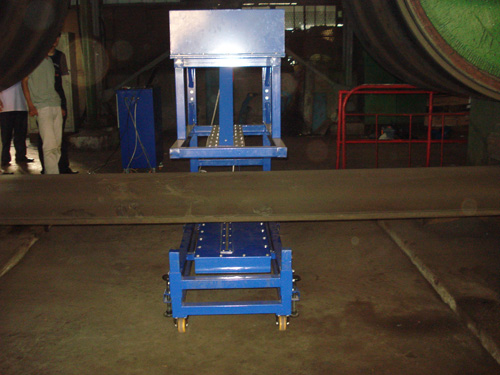

圖3 KGT-1型強力（鋼絲繩芯）輸送帶安全無損檢測裝置樣機
三、裝置主要功能和優勢
裝置主要功能：
1、該裝置能夠利用計算機通過以太網遠程在線檢測輸送帶鋼絲繩芯圖像，具有實時存儲、顯示鋼絲繩芯圖像，建立圖像檔案的功能，定期形成檢測報告。
2、該裝置具有對檢測的鋼絲繩芯圖像進行放大、縮小、距離測量，以及接頭的篩選、拼接、比對等處理功能，圖像處理功能強大，故障檢測準確。
3、該裝置能夠識別鋼絲繩芯故障的圖像，并對其性能進行分析，具有鋼絲繩芯圖像故障識別、篩選、分類、性能分析和故障報警等功能，自動檢測鋼絲繩芯斷裂、劃傷、銹蝕、接頭伸長或接頭搭接不規范和脫膠等故障，給出性能分析結果。
裝置主要優勢：
1．自主知識產權。獲得發明專利8項、實用新型專利10項、軟件著作權1項；申請發明專利6項，具有自主知識產權。
2．技術先進，國際領先。率先采用X光無損探測技術，應用電子、通信、圖像處理、模式識別等先進技術研發出該裝置，引領了輸送帶鋼絲繩芯無損監測產品市場，其成果2010年8月通過了天津市科學技術委員會主持的鑒定，達到國際領先水平。
3．獲獎產品。獲得了國家安全生產監督管理總局頒發的第六屆安全生產科技成果獎和天津市科技進步一等獎。
4．遠程在線檢測，圖像質量好。采用以太網技術能夠遠程實時檢測輸送帶鋼絲繩芯圖像，不存在丟幀和黑邊現象，圖像真實、清晰，質量好，提高了鋼絲繩芯故障檢測的準確性。
5．故障檢測、定位準確。采用專利技術對檢測的鋼絲繩芯圖像進行處理、故障識別和分析，故障檢測準確率達到100%，故障定位采用測量標尺，無需借助速度傳感器，與輸送帶完全無接觸，可靠性高，定位準確。
6．圖像處理功能強大。具有對鋼絲繩芯圖像進行放大、縮小、距離測量，接頭篩選、拼接、比對，以及故障識別、篩選、分類、性能分析和故障報警等功能，圖像處理功能強大。
7．方便組網。該裝置具有網絡通信功能，能夠利用現有的環網將多臺裝置連接起來，實現“一拖多”，形成監測網絡，方便組網。
8．輻射劑量最低。該裝置是業內率先采用Ⅲ類射線源的產品，射線源管電壓為80KV，采用了多種防輻射措施，X射線泄漏劑量遠低于國家質量監督檢驗檢疫總局發布的《電離輻射防護與輻射源安全基本標準》（GB18871-2002）的要求，對人體健康和環境造成危害程度低。
9．本安型接收箱。X射線接收箱采用本安設計，減小了設備體積及重量。
10．安裝、使用方便。采用模塊化結構，拆裝方便，輕便靈活，對安裝位置要求不高；軟件具有“一鍵完成”功能，可自動完成圖像采集、檢測鋼絲繩芯斷裂、劃傷、銹蝕、接頭伸長或接頭搭接不規范和脫膠等故障，給出性能分析結果，安裝使用方便。
11．產品質量可靠。2008年第一套裝置投入市場，成為X光鋼繩芯輸送帶無損監測裝置產品應用的開拓者，截至2020年，最長使用時間已超過10年，并通過大量用戶使用驗證了產品質量，成功解決了帶式輸送機運輸?shù)臄鄮栴}，受到了用戶的好評。
四、裝置主要性能指標
裝置主要性能指標如表1所示。

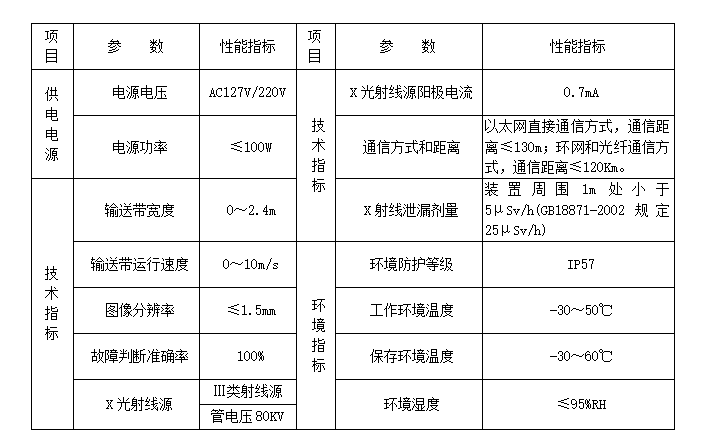

表1 裝置主要性能指標
五、應用情況及部分銷售業績
該裝置目前已在山西、內蒙古、安徽、陜西、貴州、遼寧、山東、河北、寧夏、河南、黑龍江和新疆等地推廣應用，并已在山西西山晉興能源有限責任公司、同煤大唐塔山煤礦有限公司等知名企業使用，成功解決了帶式輸送機運輸?shù)臄鄮栴}，取得了顯著的社會和經濟效益，受到了用戶的好評。

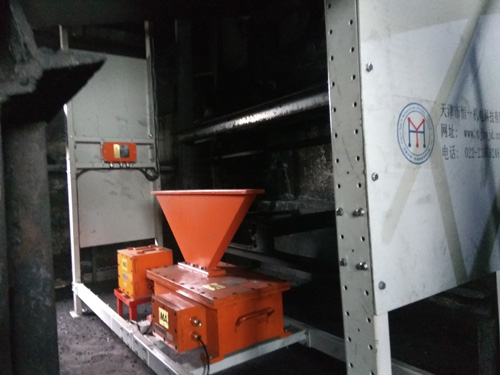

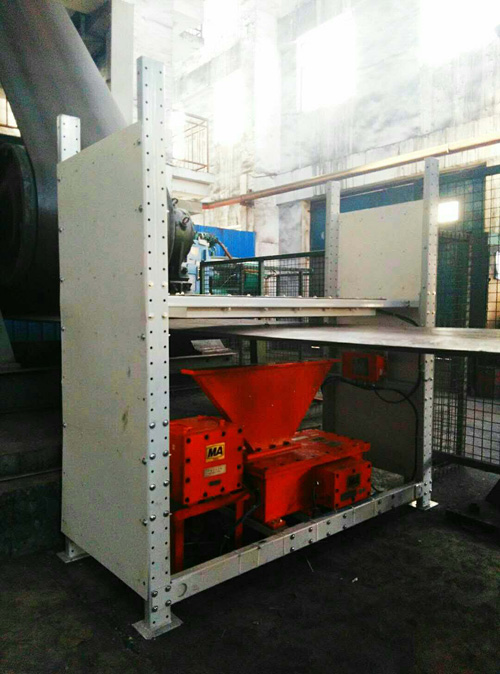

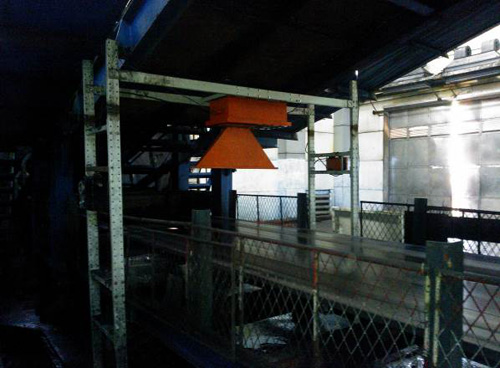

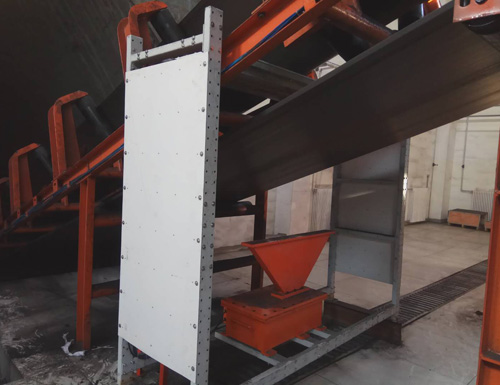

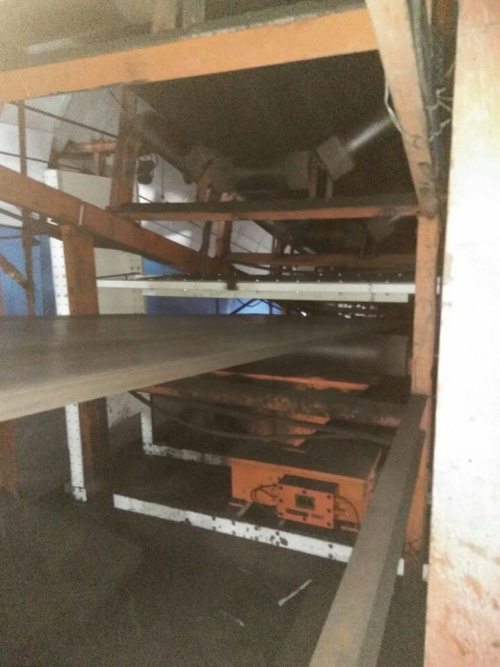

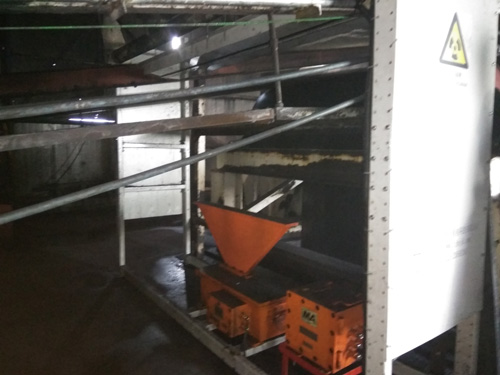

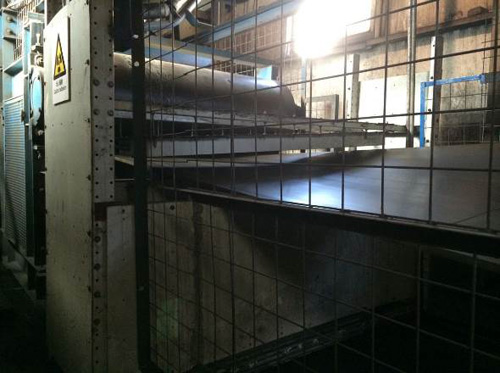

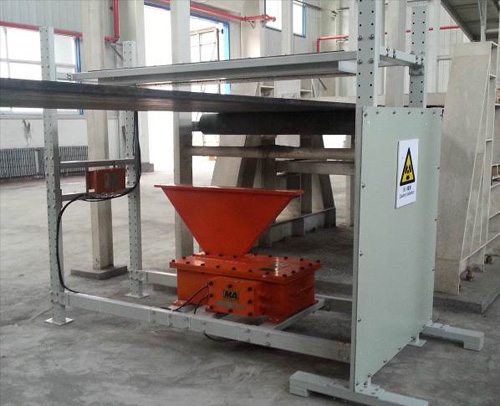

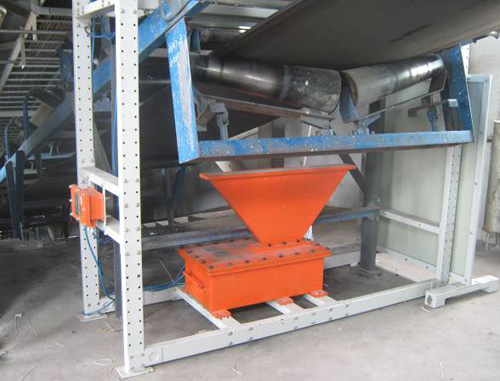

該裝置使用的現場照片如圖4-15所示。

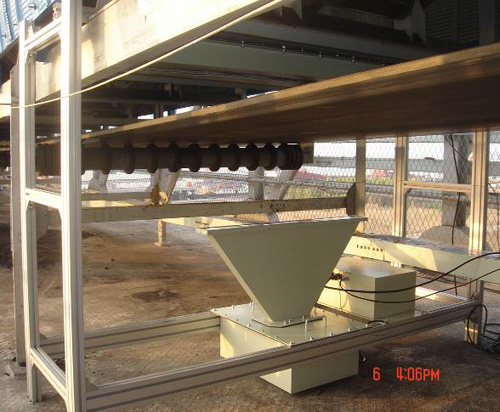

圖4 遼寧撫順礦業集團現場照片
圖5 安徽蕪湖發電公司現場照片
圖6 陜西北元化工集團現場照片
圖7 山西晉興能源斜溝礦現場照片
圖8 神華烏海能源有限責任公司現場照片
圖9 山西晉興能源斜溝選煤廠現場照片
圖10 中煤華晉韓咀煤業現場照片
圖11 山西長平煤業現場照片
圖12 山西晉煤集團坪上煤業現場照片
圖13 同煤北辛窯煤礦現場照片
圖14 中煤華晉王家?guī)X洗煤廠現場照片
圖15 同煤大唐塔山礦現場照片
六、輸送帶鋼絲繩芯故障圖像

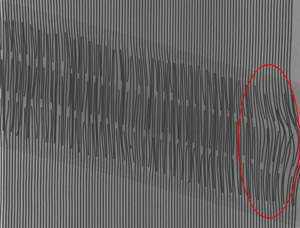

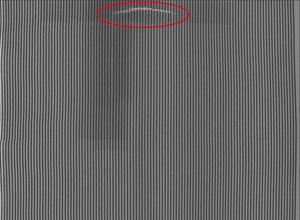

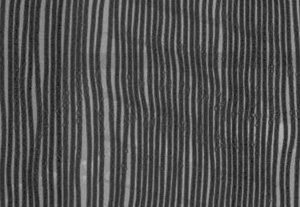

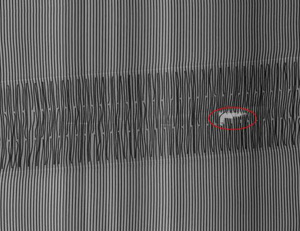

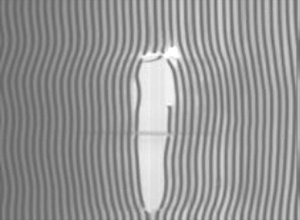

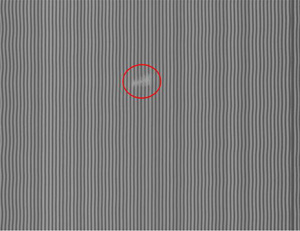

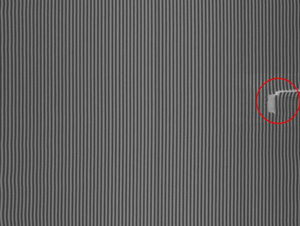

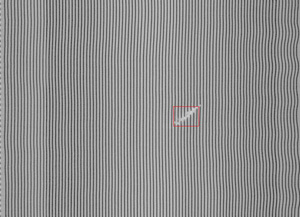

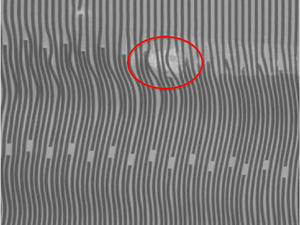

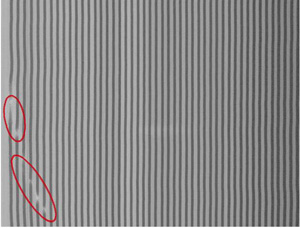

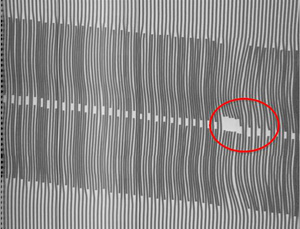

輸送帶鋼絲繩芯典型故障主要包括鋼絲繩芯斷裂、爆絲、劃傷、銹蝕、接頭伸長或接頭搭接不規范和脫膠等，其圖像如圖16-27所示
圖16 鋼絲繩芯斷裂故障圖像
圖17 鋼絲繩芯斷裂故障圖像
圖18 鋼絲繩芯斷裂故障圖像
圖19 鋼絲繩芯爆絲故障圖像
圖20 鋼絲繩芯劃傷故障圖像
圖21 鋼絲繩芯劃傷故障圖像
圖22鋼絲繩芯銹蝕故障圖像
圖23鋼絲繩芯銹蝕斷裂故障圖像
圖24 鋼絲繩芯銹蝕故障圖像
圖25 鋼絲繩芯接頭搭接不規范故障圖像
圖26 鋼絲繩芯接頭拉伸及脫膠故障圖像
圖27 鋼絲繩芯接頭伸長及脫膠故障圖像
七、裝置所獲證書
安全生產科技成果獎
天津市科學進步獎

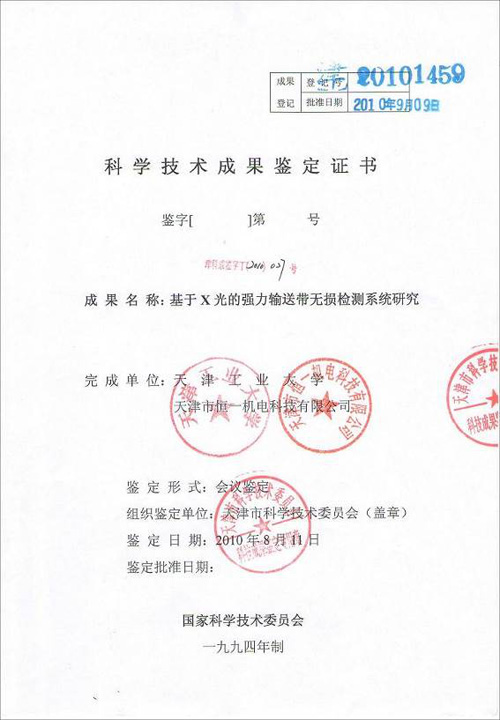

科學技術成果鑒定證書 成果水平：國際領先
